РАЗБОРКА И СБОРКА СВД

Разборка снайперской винтовки может быть неполная и полная: неполная - для чистки, смазки и осмотра винтовки; полная - для чистки при сильном загрязнении винтовки, после нахождения ее под дождем или в снегу, при переходе на новую смазку и при ремонте. Частая, разборка винтовки не допускается, так как ускоряет изнашивание частей и механизмов.

Разборку и сборку винтовки следует производить на столе или чистой подстилке; части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую, не применять излишних усилий и резких ударов. При сборке винтовки сличить номера на ее частях: номеру на ствольной коробке должны соответствовать номера на затворной раме, затворе, ударно-спусковом механизме, крышке ствольной коробки, оптическом прицеле и других частях винтовки.

Обучение разборке и сборке на боевых винтовках разрешается лишь в исключительных случаях с соблюдением особой осторожности в обращении с частями и механизмами.


Порядок неполной разборки снайперской винтовки.

1) Отделить магазин. Взять магазин правой рукой, нажимая большим пальцем на защелку (рис. 3), подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли патрона в патроннике, для чего опустить предохранитель вниз, отвести рукоятку перезаряжания назад, осмотреть патронник и отпустить рукоятку.



Рис.3. Отделение магазина

2) Отделить оптический прицел. Приподнять ручку зажимного винта и повернуть ее в сторону наглазника до отказа (рис. 4); сдвинуть прицел назад и отделить его от ствольной коробки.


Рис. 4. Отделение оптического прицела

3) Отделить щеку приклада. Повернуть застежку замка щеки вниз (рис. 5); снять петлю с зацепа обоймы и отделить щеку.


Рис. 5. Отделение щеки приклада

4) Отделить крышку ствольной коробки с возвратным механизмом. Повернуть замыкатель крышки ствольной коробки назад до постановки его на фиксатор; поднять вверх заднюю часть крышки ствольной коробки (рис. 6) и отделить крышку с возвратным механизмом.


Рис. 6. Отделение крышки ствольной коробки с возвратным механизмом

5) Отделить затворную раму с затвором. Отвести затворную раму назад до отказа, приподнять ее (рис. 7) и отделить от ствольной коробки.


Рис. 7. Отделение затворной рамы с затвором

6) Отделить затвор от затворный рамы. Отвести затвор назад; повернуть его так, чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед (рис. 8).


Рис. 8. Отделение затвора от затворной рамы

7) Отделить ударно-спусковой механизм. Повернуть предохранитель вверх до вертикального положения (рис. 9, а), сдвинуть его вправо и отделить от ствольной коробки; взявшись за спусковую скобу (рис. 9, б), движением вниз отделить ударно-спусковой механизм от ствольной коробки.


Рис. 9-а. Отделение ударно-спускового механизма: отделение предохранителя;


Рис. 9-б. Отделение ударно-спускового механизма: отделение ударно-спускового механизма

8) Отделить ствольные накладки. Прижать замыкатель верхнего упорного кольца к газовой трубке до выхода отгиба замыкателя из выреза кольца и повернуть замыкатель вправо до отказа (рис. 10, а); сдвинуть перемещающуюся часть верхнего упорного кольца вперед; нажимая ствольную накладку вниз и отводя в сторону, отделить ее от ствола. В случае затруднительного отделения ствольных накладок вставить вырез ключа пенала в окно накладки (рис. 10, б) и движением вниз и в сторону отделить ствольную накладку.


Рис. 10а. Отделение ствольных накладок - поворот замыкателя;
Рис. 10б. Отделение ствольной накладки

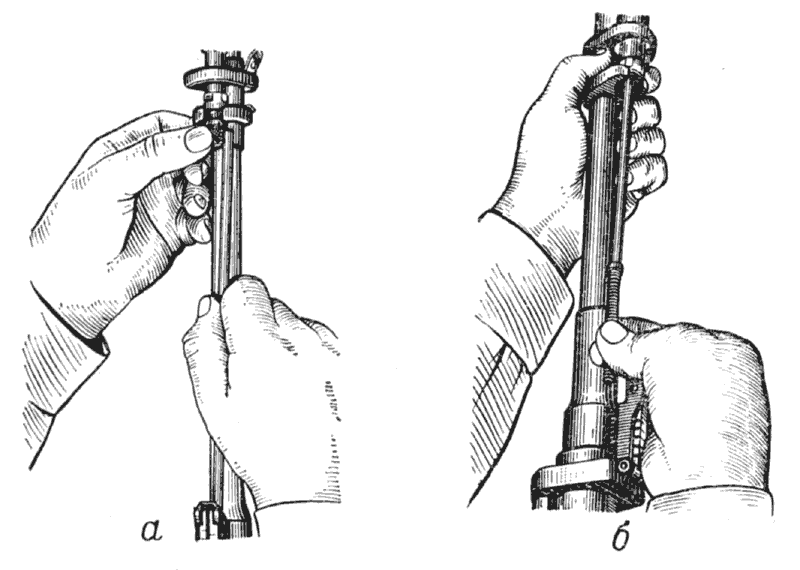

9) Отделить газовый поршень и толкатель с пружиной. Отвести толкатель назад, вывести его передний конец из гнезда поршня и отделить от газовой трубки поршень (рис. 11, а); ввести передний конец толкателя в газовую трубку; поджать пружину толкателя до выхода ее из канала прицельной колодки (рис. 11, б) и отделить толкатель с пружиной, а затем отделить пружину от толкателя.

Рис. 11а. Отделение газового поршня и толкателя с пружиной - отделение газового поршня;
Рис. 11б. Отделение газового поршня и толкателя с пружиной - отделение толкателя

Порядок сборки снайперской винтовки после неполной разборки.

1) Присоединить газовый поршень и толкатель с пружиной. Надеть пружину на задний конец толкателя; ввести передний конец толкателя в газовую трубку, поджать пружину и ввести задний конец толкателя с пружиной в канал прицельной колодки; отвести толкатель назад и вывести его передний конец из газовой трубки в сторону; вставить газовый поршень в газовую трубку, а передний конец толкателя - в гнездо поршня.

2) Присоединить ствольные накладки. Вставить задний (уширенный) конец правой (левой) ствольной накладки в нижнее упорное кольцо вырезом накладки к прицелу и, нажимая накладку вниз, присоединить ее к стволу; надвинуть перемещающуюся часть верхнего упорного кольца на наконечники накладок и повернуть замыкатель верхнего упорного кольца к газовой трубке до захода его отгиба в вырез на кольце.

3) Присоединить ударно-спусковой механизм. Завести вырезы корпуса ударно-спускового механизма за ось перемычки ствольной коробки и прижать ударно-спусковой механизм к ствольной коробке; ввести ось предохранителя в отверстие ствольной коробки; повернуть предохранитель в вертикальное положение, плотно прижать к ствольной коробке и повернуть вниз до захода выступа щитка в нижнюю фиксирующую выемку ствольной коробки.

4) Присоединить затвор к затворной раме. Вставить затвор цилиндрической частью в канал затворной рамы; повернуть затвор так, чтобы его ведущий выступ вошел в фигурный вырез затворной рамы, и продвинуть затвор вперед до отказа.
5) Присоединить затворную раму с затвором. Удерживая затвор в переднем положении, вставить направляющие выступы затворной рамы в вырезы отгибов ствольной коробки, небольшим усилием прижать затворную раму к ствольной коробке и продвинуть вперед.

6) Присоединить крышку ствольной коробки с возвратным механизмом. Ввести возвратный механизм в канал затворной рамы; сжимая возвратные пружины, вставить выступы на переднем конце крышки в вырезы на нижнем упорном кольце; нажать на задний конец крышки до полного ее прилегания к ствольной коробке; повернуть замыкатель крышки ствольной коробки вперед до постановки его на фиксатор.

7) Присоединить щеку приклада. Наложить щеку на верхнюю часть приклада застежкой вправо против выреза для нее; надеть петлю на зацеп обоймы и повернуть застежку вверх.

8) Присоединить оптический прицел. Совместить пазы на кронштейне прицела с выступами на левой стенке ствольной коробки; продвинуть прицел вперед до отказа и повернуть ручку зажимного винта в сторону объектива до захода ее отгиба в вырез на кронштейне.

9) Присоединить магазин. Ввести в окно ствольной коробки зацеп магазина и повернуть магазин на себя так, чтобы защелка заскочила за опорный выступ магазина.



Порядок полной разборки снайперской винтовки.

1) Произвести неполную разборку, руководствуясь ст. 6.

2) Разобрать магазин. С помощью выклотки утопить выступ стопорной планки в отверстие на крышке магазина и сдвинуть крышку несколько вперед; удерживая стопорную планку большим пальцем (рис. 12), снять крышку с корпуса; постепенно освобождая пружину, вынуть ее вместе со стопорной планкой из корпуса магазина, а затем отделить подаватель.


Рис. 12. Отделение крышки магазина

3) Разобрать возвратный механизм. Нажать на пружинный фиксатор оси серьги и выколоткой, введенной через отверстие в правой стенке крышки ствольной коробки, вытолкнуть ось серьги (рис. 13, а); повернуть возвратный механизм вверх до вертикального положения и вывести серьгу из окна вкладыша крышки (рис. 13,6); надеть направляющую втулку на звено шомпола, поставить его вертикально на стол или упор и сжать заднюю возвратную пружину так, чтобы ее конец вышел из чашечки серьги, сдвинуть серьгу и расцепить ее с выступом направляющего стержня (рис. 13, в); отделить возвратные пружины и стержень от направляющей втулки.

4) Разобрать затвор. Вытолкнуть выколоткой шпильку, удерживающую ударник, и извлечь ударник из канала затвора; вытолкнуть выколоткой ось выбрасывателя (рис. 14) и извлечь из затвора выбрасыватель с пружиной.


Рис. 13. Разборка возвратного механизма:
а - выталкивание оси серьги; б - отделение возвратного механизма;
в-отделение серьги

5) Разобрать ударно-спусковой механизм.


Рис. 14. Выталкивание оси выбрасывателя

Нажать на рычаг автоспуска и разъединить шептало автоспуска с курком; придерживая большим пальцем курок, нажать на спусковой крючок (рис. 15) и плавно спустить курок с боевого взвода; вывести концы пружины спускового крючка из-под зацепов корпуса ударно-спускового механизма; при помощи отвертки совместить выступы осей спускового крючка, шептала и автоспуска с вырезами для них на правой стенке корпуса ударно-спускового механизма; вытолкнуть ось спускового крючка и отделить спусковой крючок с пружиной; вытолкнуть ось шептала и отделить шептало; вытолкнуть ось автоспуска и отделить автоспуск; вытолкнуть выколоткой ось курка, отделить курок с боевой пружиной, а затем снять боевую пружину с цапф курка.


Рис. 15. Удерживание курка при спуске его с боевого взвода

6) Отделить газовую трубку с регулятором. Повернуть регулятор (см. рис. 23) до совмещения выреза на его передней части с выступом защелки газовой трубки, пальцем нажать на защелку и при помощи ключа пенала отвинтить газовую трубку (рис. 16), а затем снять с нее регулятор.


Рис. 16. Отделение газовой трубки



Порядок сборки снайперской винтовки после полной разборки..

1) Присоединить газовую трубку с регулятором. Надеть на газовую трубку регулятор; нажать на защелку газовой трубки и завинтить газовую трубку, используя ключ пенала, до совпадения выреза на трубке с выступом защелки; утопить выступ защелки в вырез трубки; установить регулятор на необходимое деление;

2) Собрать ударно-спусковой механизм:
